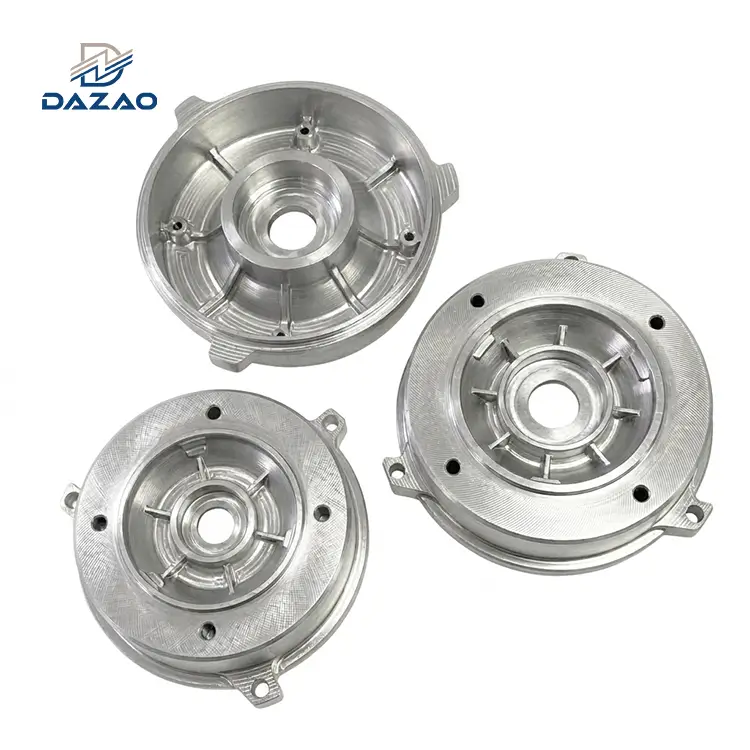

Прецизионные алюминиевые торцевые щитки электродвигателя, обработанные на станке с ЧПУ

Возможности высокоточной-токарной-фрезерной обработки корпусов двигателей

Интегрированная много-осевая обработка, исключающая необходимость использования нескольких-наладок при работе со сложной геометрией электропривода.

Наше производство производит высокоточные-компоненты конструкции двигателей с использованием передовых технологий.услуги прецизионной токарной обработки с ЧПУи много-токарно-фрезерные-фрезерные операции. Все важные геометрии,-включая гнезда подшипников, направляющие втулки, канавки уплотнительных колец и окружности крепежных болтов статора-обрабатываются за одну непрерывную установку, чтобы исключить наложение допусков.

Мы обрабатываем детали из цельных заготовок для быстрого создания прототипов и работы с высокими-нагрузками, а также крупномасштабную-обработку после отливки-. В производственных процессах допуски карманов подшипников строго соответствуют ISO H6/H7 (+0.008 мм/-0,000 мм), при этом используется динамическая компенсация теплового расширения для предотвращения проворачивания наружного кольца подшипника и заедания ротора в диапазоне рабочих температур от -40 до +150 градусов.

Анализ производственных сбоев и корректирующие решения DFM

Практические примеры на реальном производстве, позволяющие устранить вибрационное тепловое расширение и остаточные литейные напряжения.

-Концевые пластины высокоскоростного серводвигателя: соосное биение и преждевременное расслоение подшипника

· Режим отказа:Серводвигатель переменного тока 60-корпуса демонстрировал высокочастотный акустический шум, превышающий 65 дБ(А), и усталостное разрушение сепаратора подшипника в течение 3000 часов работы.

· Анализ первопричин:Первоначальный поставщик обточил монтажную втулку и внутреннее отверстие подшипника за две отдельные операции зажима. Операция вторичного зажима привела к смещению соосности на 0,08 мм, что привело к постоянной асимметричной радиальной нагрузке на шарикоподшипники с глубокими - канавками.

· Стандарт коррекции DFM:Производство было переведено на двух-токарно-фрезерные центры-фрезерные станки. Полость подшипника, направляющая направляющая, канавка торцевого уплотнения и передняя монтажная поверхность теперь обрабатываются одновременно за один патрон. Мы поддерживаем соосность в пределах менее или равной 0,01 мм и цилиндричность в пределах менее или равной 0,005 мм.

· Подтвержденный результат:Шум при работе двигателя снизился на 5 дБ(А), скорость вибрации стабилизировалась ниже среднеквадратического значения 0,8 мм/с, а срок службы подшипников увеличился вдвое при непрерывных-циклах рабочих нагрузок.

Корпуса тяговых двигателей электромобилей: термическое расширение и динамическое смещение зазора отверстия

· Режим отказа:Тяговый двигатель электромобиля не прошел проверку на тепловую выносливость при температуре 120 градусов. Ротор испытал осевое смещение, а измеренная вибрация увеличилась вдвое во время испытаний при полной-нагрузке.

· Анализ первопричин:Корпус 6061-T6 был обработан с учетом номинальных размеров для комнатной температуры (20 градусов). Поскольку коэффициент термического расширения (КТР) алюминия (23×10⁻⁶/К) почти в два раза выше, чем у подшипниковой стали (12×10⁻⁶/K), полость корпуса расширилась на 0,028 мм под углом 120 градусов, что ослабило посадку с натягом и привело к вращению наружного кольца подшипника.

· Стандарт коррекции DFM:Реализована термическая пред-компенсация механической обработки. Отверстия подшипников обрабатываются с расчетными отрицательными смещениями (от -0,012 мм до -0,018 мм относительно базовой температуры при комнатной температуре 20 градусов), проверенными посредством испытаний на криогенные и высокотемпературные термические циклы.

· Подтвержденный результат:Внешнее кольцо подшипника выдержало заданную посадку с натягом при полной постоянной нагрузке в 120 градусов и успешно прошло проверку на долговечность в течение 1000 часов.

Промышленные штампы-Литые торцевые крышки: асимметричная заготовка и деформация под остаточным напряжением

· Режим отказа:Партия литых торцевых крышек двигателя A356-T6 прошла первоначальный контроль сразу после механической обработки. После семи дней хранения на полке 28% компонентов деформировались, демонстрируя овальность отверстия подшипника до 0,035 мм.

· Анализ первопричин:Неравномерная толщина стенок необработанной отливки (припуск 3,0 мм сверху и . 0.8 мм снизу) приводила к неравномерности сил резания. Однопроходное-агрессивное фрезерование снимает внутренние напряжения отливки, что приводит к естественному расслаблению и короблению материала во время хранения.

· Стандарт коррекции DFM:Установлен четырехэтапный-процесс: 3D-оптическое сканирование необработанных отливок → сбалансированная 3-проходная черновая обработка с одинаковым съемом материала с каждой стороны → отжиг до суб-критического напряжения- (180 градусов в течение 4 часов) → финишное токарное фрезерование → 72-часовая карантинная стабилизация перед окончательным контролем.

· Подтвержденный результат:Долгосрочный-сдвиг размеров оставался ниже 0,003 мм, а процент брака партий--округлости упал ниже 0,5 %.

Собственные стандарты допуска и протоколы термостабильности

Замкнутый-контроль геометрических допусков и моделирование термического смещения для исключения доработок сборки.

1. Одиночная-настройка геометрического выравнивания:Использование передовых5-осевая токарно-фрезерная обработка с ЧПУ, все установочные точки и гнезда подшипников вырезаются одновременно. Этот процесс исключает биение и гарантирует общее показание индикатора (TIR). Расстояние между наружным диаметром втулки и внутренним диаметром отверстия подшипника не превышает 0,01 мм.

2. Протоколы после-снятия гипсового стресса-:Необработанные отливки подвергаются-балансировке по толщине стенок с последующими циклами промежуточной термической снятия-напряжения перед окончательными проходами по калибровке. Это исключает задержку микроструктурной релаксации.

3. Координация допусков сборки:Мы сравниваем-допуски корпуса двигателя клиента, наружного кольца подшипника и вала ротора. Детали прототипа проходят проверку на макете-комплексе, чтобы обеспечить номинальные рабочие зазоры без необходимости вторичной установки прокладок или установки-на месте.

Технические характеристики и ограничения производственных параметров

Проверены геометрические допуски, металлургические свойства и пределы технологических параметров.

Матрица возможностей обработки

Сравнение инженерных материалов

Таблица выбора материалов для корпусов двигателей

Инженерные компромиссы-между сплавами заготовок и составами-литых под давлением корпусов двигателей.

· 6061-T6 Обработка алюминия с ЧПУ: Сплав общего-назначения, обеспечивающий сбалансированную обрабатываемость, структурную целостность, высокую теплопроводность и предсказуемые характеристики анодирования. Идеально подходит для промышленных серводвигателей, вспомогательных приводов электромобилей и приводов автоматизации.

· 7075-T6 Аэрокосмический алюминий:Высокопрочный-сплав с пределом текучести 503 МПа. Устойчив к прогибу отверстия и механической усталости при высоких радиальных предварительных нагрузках ремня и экстремальных скоростях вращения. Идеально подходит для силовых установок БПЛА, шпинделей с высокой-скоростью вращения и приводов аэрокосмической отрасли.

· A356-T6/ADC12 Литой алюминий:Высоко-высокотекучие литейные сплавы, разработанные для больших-объемных и экономичных-производственных программ. A356 обеспечивает превосходное удлинение и прочность после-термической-обработки конструкционных крышек двигателей, а ADC12 обеспечивает быстрые циклы литья для корпусов с тонкими-ребрами.

Стандарты метрологической поверки и контроля качества

Прослеживаемая метрология: от спектрометрии необработанных слитков до 100-процентного измерения координат.

· Химическая спектрометрия необработанных слитков:Каждая партия сырья проверяется с помощью оптической эмиссионной спектрометрии для проверки элементного состава. В протоколах заводских испытаний (EN 10204 3.1) проверяются механические свойства перед обработкой.

· Метрологическая отчетность по первой статье:Полные отчеты о проверках, соответствующие стандарту AS9102, генерируются с помощьюПроверка координат Zeiss CMMсистемы для подтверждения биения, округлости и пространственного положения перед полным запуском производства.

· В-Проверке технологического отверстия:100 % проверка калибра GO/NOGO на седлах подшипников в сочетании с цифровыми нутромикрометрами и автоматическим воздушным манометром для обеспечения высокой-постоянства объема.

· Тестирование толщины покрытия и адгезии:Анодирование поверхности твердым покрытиемПроцессы (Mil-A-8625 Type II и Type III) контролируются с помощью вихретоковых толщиномеров и испытаний на адгезию с перекрестной-штриховкой ASTM D3359. Критические гнезда подшипников прецизионно-маскируются или предварительно компенсируются во время программирования ЧПУ.

· Защитная экспортная упаковка:Очищенные и обезжиренные детали упаковываются в изготовленные по индивидуальному заказу лотки из-вспененного полиэтилена (EPE) и прочные-транспортные коробки, чтобы предотвратить любые ударные повреждения отверстий подшипников или ответных патрубков во время международной перевозки.

Среды промышленного применения





Тяговые трансмиссии электромобилей

Передняя и задняя конструкционные концевые пластины двигателя предназначены для тяговых приводов, электронного усилителя рулевого управления (EPS) и встроенных инверторных-корпусов двигателей, требующих быстрого отвода тепла.

Высокоскоростные-промышленные серводвигатели

Прецизионные торцевые фланцы для бесщеточных серводвигателей постоянного и переменного тока с корпусом 40/60/80/130-, работающих со скоростью до 12 000 об/мин в обрабатывающих центрах с ЧПУ и промышленной робототехнике для захвата и размещения.

Аутраннеры для БПЛА и дронов

Тонкостенные-крышки ротора 7075-T6 и крепления статора разработаны для минимальной инерции вращения и максимальной жесткости конструкции при внезапных аэродинамических нагрузках.

Роботизированные соединения и исполнительные модули

Встроенные концевые раструбы с гнездами для подшипников с высокой соосностью, предназначенные для непосредственного сопряжения с редукторами гармонического привода и циклоидальными редукторами.

Получите расценки на алюминиевые торцевые щитки электродвигателей

Часто задаваемые вопросы





01.Как предотвратить проворачивание наружного кольца подшипника в алюминиевом корпусе двигателя при повышенных температурах?

Поскольку алюминий при высоких температурах расширяется быстрее, чем подшипниковая сталь, стандартная-опрессовка при комнатной температуре ослабляется при температуре от 100 до 120 градусов. Мы рассчитываем дифференциальную скорость теплового расширения и обрабатываем гнездо подшипника с предварительно -компенсированным отрицательным смещением, обеспечивая правильную посадку с натягом при постоянном рабочем нагреве.

02.Какие методы предотвращают фреттинг-коррозию и ход подшипника в алюминиевых карманах?

Чтобы предотвратить перемещение подшипника, вызванное прогибом вала, мы поддерживаем цилиндричность кармана в пределах 0,005 мм и поставляем пазы для штифтов, препятствующих вращению-, канавки для допусковых колец или стальные вставки с отверстием. Нанесение твердого покрытия Mil-A-8625 типа III увеличивает твердость поверхности выше 60 HRC, устраняя фрикционный износ.

03.Как вы контролируете допуски на размеры анодированных гнезд подшипников и внутренней резьбы?

Анодирование увеличивает толщину поверхности (12–25 мкм для типа II, 25–50 мкм для типа III). Мы рассчитываем точный рост покрытия для каждой стороны и соответствующим образом корректируем траекторию движения инструмента с ЧПУ. Для критических гнезд подшипников H7 и мелкой резьбы мы используем прецизионные силиконовые заглушки во время анодирования.

04.Когда в концевых щитах двигателя следует использовать алюминиевые заготовки с ЧПУ вместо литья под давлением?

Заготовка 6061-T6 или 7075-T6 предпочтительна для серий прототипов, объемов производства менее 2000 единиц, двигателей с высокой-об/мин и конструкций, требующих высокой прочности на разрыв или нулевой внутренней пористости. Литье под давлением более рентабельно для крупносерийного производства, где оправданы более высокие первоначальные инвестиции в оснастку.

05.Как предотвратить-округлость-отверстия подшипника, вызванную давлением зажимного станка?

Тонкостенные-концевые раструбы двигателя легко деформируются под действием усилий стандартного трехкулачкового зажимного патрона. Мы используем специальные губки, сегментированные цанги или специальные вакуумные приспособления для равномерного распределения давления зажима по окружности, гарантируя круглость и цилиндричность отверстия в пределах 0,005 мм после выпуска.

06.Какие методы обработки снижают вибрацию торцевых-концевых крышек серводвигателей с высокой частотой вращения?

Мы обтачиваем все установочные направляющие, отверстия подшипников и монтажные поверхности с помощью одной зажимной установки, чтобы поддерживать биение ниже 0,01 мм. Это устраняет угловое смещение подшипников, снижает рабочую вибрацию двигателя ниже 0,8 мм/с и снижает уровень рабочего шума до 5 дБ(А).

Прямые технико-экономические обоснования DFM и быстрое производство прецизионных узлов двигателей.

Отправьте свои инженерные 2D-чертежи (PDF/DWG) и файлы 3D CAD (STEP/IGS/X_T) нашей технической команде.

Мы предоставляем полный анализ DFM, проверку термической подгонки и подробное ценовое предложение на производство в течение 24 часов.

Связаться с нами
